Оптимизация сетевой производительности с помощью патч-панелей

Патч-панели являются важными пассивными устройствами, которые играют ключевую роль в эффективной работе кабельных систем связи. Эти коммутационные панели позволяют быстро и легко выполнять перекоммутацию оборудования в структурированной кабельной системе (СКС). В данной статье рассмотрим основные особенности патч-панелей, их роль в оптимизации сетевой производительности, а также дадим рекомендации по выбору подходящей модели. Предлагаем также посетить интернет-магазин сетевого оборудования EServer, где представлен большой выбор качественных патч-панелей по доступным ценам.

Основные функции патч-панелей

Коммутационные панели выполняют несколько важных задач в работе сетевых коммуникаций:

• оперативная перекоммутация – обеспечивают возможность быстро менять подключение между различными сетевыми устройствами, как активными, так и пассивными;
• организация рабочего пространства – все кабельные соединения сосредоточены в одном месте, что упрощает управление и обслуживание сети;
• упорядочивание кабелей – кабели организуются и маркируются, что облегчает их идентификацию и предотвращает путаницу;
• увеличение многозадачности СКС – позволяют легко масштабировать сеть, добавляя новые устройства и подключения;
• упрощение обслуживания – процесс масштабирования и обслуживания сети становится проще благодаря удобной организации кабелей.

Соответственно, патч-панель играет ключевую роль в организации и оптимизации работы кабельных систем связи. Это устройство обеспечивает удобную и быструю перекоммутацию, упрощает управление кабелями и повышает общую эффективность сети.

Способы внедрения патч-панелей

Патч-панели могут быть внедрены в кабельную систему двумя основными способами:

1. Между активным устройством и пользовательскими портами – коммутационная панель подключается между сетевым устройством (например, коммутатором) и портами, к которым подключаются пользователи.
2. Попарное соединение панелей – в этом случае используются две панели, одна из которых подключается к активному оборудованию, а другая к пользовательским портам. Это позволяет создавать гибкие и масштабируемые конфигурации.

Для подключения между патч-панелями или между панелями и сетевыми устройствами используются специальные соединительные шнуры (патч-корды) с разъёмами на обоих концах.

Конструкция коммутационной панели

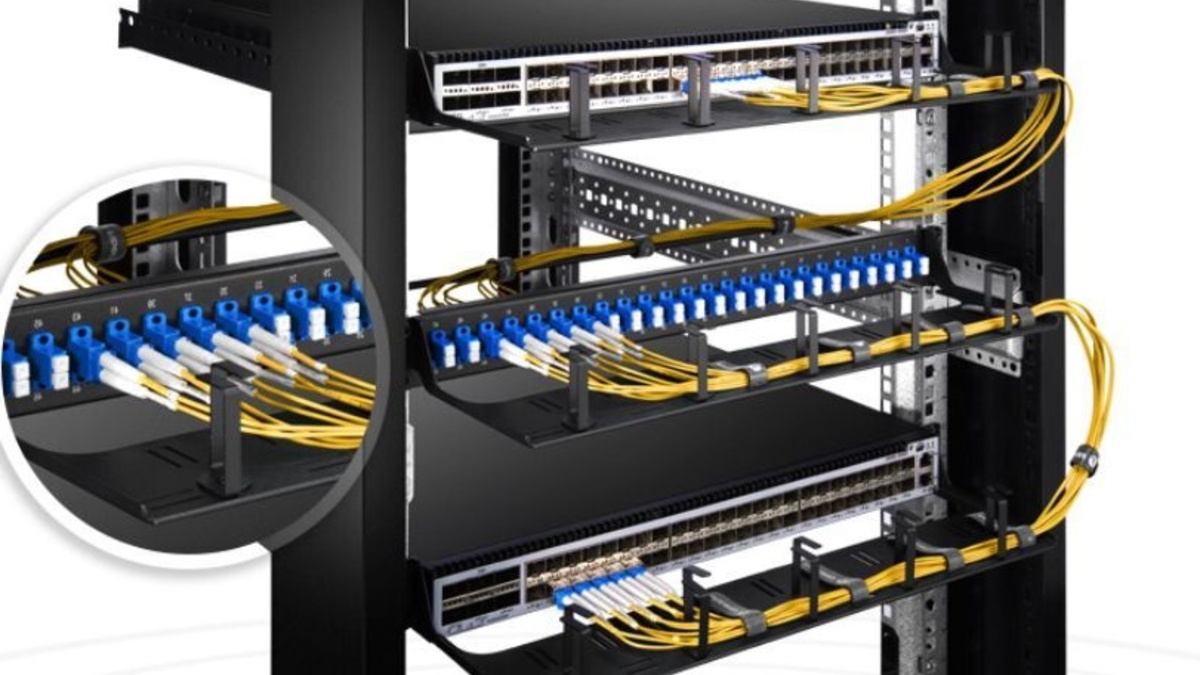

Патч панель представляет собой металлическую рамку прямоугольной формы, предназначенную для установки в монтажной стойке или сетевом шкафу. Ширина большинства панелей составляет 19 дюймов, что соответствует стандарту, реже встречаются модели шириной 10 дюймов для настенного крепления. Высота панели измеряется в юнитах (1U равен 44,45 мм), и панели могут иметь высоту от половины юнита до двух юнитов.

На лицевой стороне панели находятся многочисленные отверстия, которые являются стандартными портами Registered Jack. В сетевых панелях обычно используются порты RJ-45, а в телефонных моделях – RJ-11 или RJ-12. Модульные панели позволяют устанавливать кейстоуны с различными разъёмами. Для удобства работы с портами предусмотрены числовые и цветовые обозначения, а также возможность нанесения собственной маркировки.

На задней стороне панели расположены коннекторы IDC, которые напрямую соединены с передними портами. Жилы подводимых кабелей фиксируются в этих коннекторах с помощью инструментов Krone, 110 или универсального Dual.

Критерии выбора подходящей патч-панели

При выборе соответствующей задачам патч-панели необходимо учитывать её технические характеристики и совместимость с существующим оборудованием. Изделия подбираются исходя из следующих параметров:

• форм-фактор – патч панель в стойку имеет стандартный типоразмер 19", а модели для настенного крепления выпускаются в форм-факторе 10";
• тип панели – сетевая (с портами RJ-45), телефонная или модульная;
• высота – от 0,5U до 2U (юнитов);
• количество портов – от 12 до 50;
• категория скорости портов – 3 (до 100 Мбит/с для телефонии), 5e (гигабитное соединение), 6 (до 10 Гбит/с);
• наличие экранирования – UTP (без экрана), FTP (с экранированием);
• способ фиксации кабеля в IDC коннекторах – 110 или Krone.

Наибольшей популярностью пользуются патч-панели на 24 порта, занимающие один юнит в телекоммуникационной стойке или шкафу. В телефонных моделях часто встречается 25 или 50 портов. В комплект патч-панели может входить организатор кабелей, который упрощает их управление и обслуживание.

Рекомендации по выбору патч-панелей

Выбирая патч-панель, важно учитывать её совместимость с существующим сетевым оборудованием и кабелями. Например, для сетей с высоким уровнем электромагнитных помех рекомендуется использовать экранированные панели. Также следует обратить внимание на категорию скорости портов, чтобы они соответствовали требованиям вашей сети.

Панели модульного типа подходят для сетей, где требуется гибкость в выборе и замене разъёмов. Они позволяют устанавливать различные кейстоуны, что делает их универсальным решением для разнообразных сетевых задач.

Онлайн-магазин EServer предлагает широкий ассортимент патч-панелей различных типов и размеров, которые можно заказать с доставкой по всей Украине. Также в каталоге продукции компании можно найти много другого пассивного и активного сетевого оборудования. В городах Киев и Днепр доступен самовывоз из фирменных магазинов компании, что делает процесс покупки ещё более удобным.
